Mazda 3: Ecran de rétrovision

L'écran de rétroversion fournit des images visuelles de l'arrière du véhicule lorsque vous faites marche arrière.

REMARQUE

•  Si de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en essuyant avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un détergent doux.
•  Si la température de la caméra augmente brusquement, (très chaud à froid, froid à très chaud) l'écran de rétrovision peut ne pas fonctionner correctement.
•  Pour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de remplacer les pneus peut causer une déviation des lignes de guidage qui apparaissent sur l'écran.
•  Si le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible que l'alignement de la caméra de vue arrière de stationnement (emplacement, angle d'installation) ait dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule.

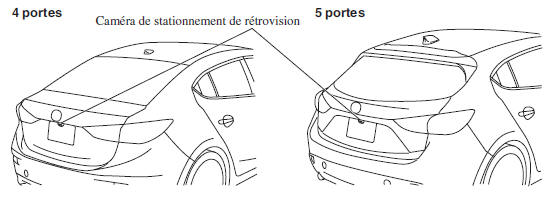

Emplacement de la caméra de stationnement de rétrovision

Basculer a l'ecran de retrovision

Mettre le levier sélecteur sur R lorsque que le contacteur est mis sur ON pour commuter l'écran de rétrovision.

REMARQUE

Lorsque vous faites passer le levier sélecteur de la position R à une autre position, l'Affichage précédent réapparaît sur l'écran.

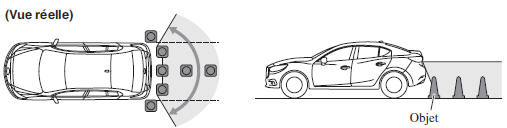

Champ de vision à l'écran

Les images à l'écran peuvent être différentes des conditions réelles.

(Affichage à l'écran)

(Vue réelle)

REMARQUE

•  Le champ de vision varie selon le véhicule et les conditions routières.
•  Le champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du pare-chocs peuvent ne pas être affi chés.
•  La distance qui apparaît dans l'image affi chée est différente de la distance réelle car la caméra de stationnement de rétrovision est équipée d'une lentille spéciale.
•  Certains équipements installés en option peuvent être aperçus par la caméra. N'installer aucune pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet lumineux ou fait d'une matière réfl échissante.
•  Il peut être diffi cile de voir l'Affichage dans les conditions suivantes, sans que cela signifi e un mauvais fonctionnement.

•  Dans un endroit sombre.
•  Lorsque la température autour de la lentille est élevée/basse.
•  Lorsque la caméra est mouillée, en cas de pluie ou en période très humide.
•  Lorsque une matière étrangère, comme de la boue, est collée autour de la caméra.
•  Lorsque la lentille de la caméra refl ète le soleil ou les phares.

•  Il est possible que l'Affichage des images soit retardé si la température autour de la caméra est basse.

Visionnement de l'Affichage

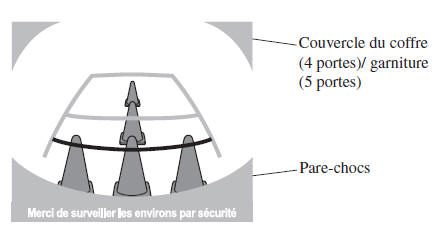

Les lignes de guidage qui indiquent la largeur du véhicule (jaunes) apparaissent sur l'écran à titre de référence pour indiquer la largeur approximative du véhicule en comparaison de la largeur de l'espace de stationnement dans lequel on s'apprête à reculer.

Utiliser cette vue d'Affichage pour garer le véhicule dans un espace de stationnement ou un garage.

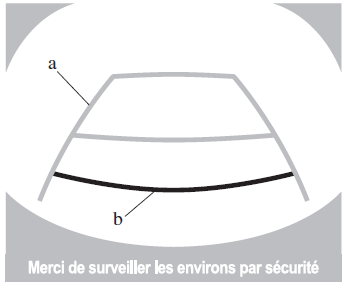

1. Lignes de guidage de largeur du véhicule (jaunes) Ces lignes de guidage servent de référence pour indiquer la largeur approximative du véhicule.
2.  Lignes de guidage de distance.

   Ces lignes de guidage indiquent la distance approximative jusqu'à un point mesuré à partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).

   Les lignes rouges et jaunes indiquent des points situés à environ 50 cm (19 po.) pour la ligne rouge et 100 cm (39,3 po.) pour les lignes jaunes depuis le pare-chocs arrière (au point central de chacune des lignes).

Utilisation de l'écran de rétrovision

L'utilisation de l'écran de rétrovision, lors de la marche arrière du véhicule, varie selon les conditions de la circulation, de la route et du véhicule. La quantité de braquage et la synchronisation varie aussi selon ces conditions; il faut donc vérifi er les conditions environnantes directement avec les yeux, et diriger le véhicule en fonction de ces conditions.

Avant d'utiliser l'écran de rétrovision, lire attentivement les précautions ci-dessus.

REMARQUE

Les images qui apparaissent sur l'écran d'Affichage des images provenant de la caméra de stationnement de rétrovision sont des images inversées (images en miroir).

1. Mettre le levier sélecteur sur la position R pour faire apparaître l'écran de rétrovision.
2.  Tout en vérifi ant les conditions environnantes, faire reculer le véhicule.

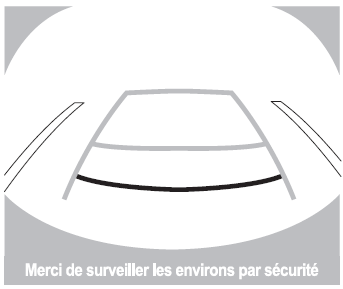

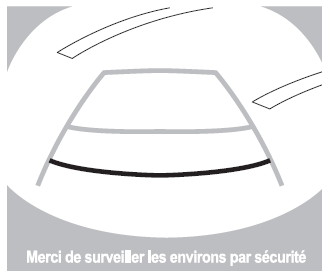

(État de l'affichage)

(État du véhicule)

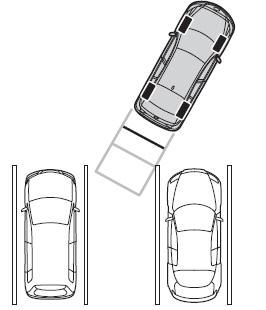

3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à reculer lentement de manière que les distances entre les lignes de largeur du véhicule et les côtés de l'espace de stationnement à gauche et à droite soient approximativement égales.
4.  Continuer à régler le volant jusqu'à ce que les lignes de guidage de largeur du véhicules soient parallèles aux côtés gauche et droit de l'espace de stationnement.
5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dans l'espace de stationnement. Continuer à vérifi er la zone environnant le véhicule, puis arrêter le véhicule à la meilleure position possible. (Si l'espace de stationnement comporte des lignes de division, vérifi er si les lignes de guidage de largeur du véhicule leur sont bien parallèles.)

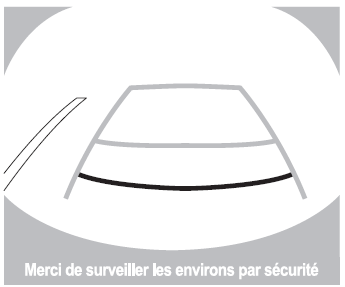

(État de l'affichage)

(État du véhicule)

6. Lorsque vous faites passer le levier sélecteur de la position R à une autre position, l'Affichage précédent réapparaît sur l'écran.

REMARQUE

Comme il peut y avoir une différence entre l'image affi chée, comme indiqué ci-dessous, et les conditions réelles du stationnement, s'assurer toujours de la sécurité à l'arrière du véhicule et dans la zone environnante directement avec les yeux.

•  Dans l'image de l'espace de stationnement (ou du garage) apparaissant ci-dessous, bien que l'extrémité arrière et les lignes de guidage de distance apparaissent parallèles sur l'écran, il est possible qu'elles ne soient pas réellement parallèles sur le sol.
•  Lorsqu'on se gare dans un espace comportant une ligne de division sur un seul côté de l'espace de stationnement, il est possible que la ligne de division et la ligne de guidage de largeur du véhicule apparaissent parallèles sur l'écran, mais qu'elles ne soient pas réellement parallèles sur le sol.

Discordance entre les conditions réelles de la route et l'image affi chée

Il existe quelques discordances entre la route réelle et la route affi chée. De tels écarts dans la perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes qui peuvent causer une discordance dans la perception de la distance.

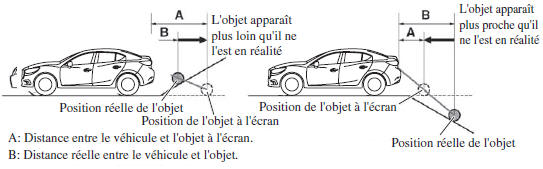

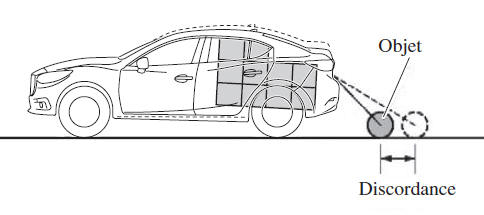

Quand le véhicule est incliné à cause du poids des passagers et de la charge

Lorsque l'arrière du véhicule est abaissé, l'objet affi ché à l'écran apparaît plus loin qu'il ne l'est en réalité.

Quand il y a une pente raide derrière le véhicule

Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affi ché à l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en réalité.

1.  Distance entre le véhicule et l'objet à l'écran.
2.  Distance réelle entre le véhicule et l'objet.

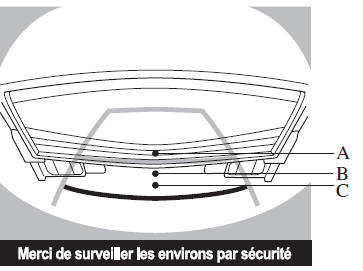

Objet en trois dimensions à l'arrière du véhicule

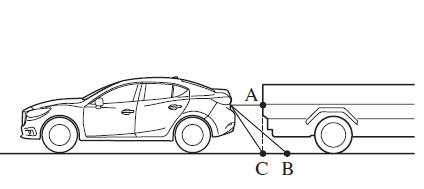

Comme les lignes de guidage de distance sont affi chées sur la base d'une surface plane, la distance à l'objet en trois dimensions affi chée sur l'écran est différente de la distance réelle.

(Affichage à l'écran)

Distance détectée sur l'écran A>B>C

(Condition réelle)

(Distance réelle) B>C=A

Réglage de la qualité d'image

Le réglage de la qualité d'image peut s'effectuer pendant que le levier sélecteur est sur la position (R) de marche arrière.

Il y a quatre réglages qui peuvent être effectués qui incluent la luminosité, le contraste, la nuance et la couleur. Durant le réglage, faites toujours attention à la zone qui entoure le véhicule.

1.  Sélectionner l'icône (
   ) sur l'écran d'accueil pour affi cher les onglets.
2.  Sélectionner l'option d'onglet désirée.
3.  Régler la luminosité, le contraste, la teinte et la couleur en utilisant le curseur.

   Si vous devez réinitialiser, appuyer sur le bouton de réinitialisation.

4.  Sélectionner l'icône (
   ) sur l'écran d'accueil pour fermer l'onglet.
