Citroën DS4: Témoins - Contrôle de marche - Manuel du conducteur Citroën DS4Citroën DS4: Témoins

Citroën DS4 / Manuel du conducteur Citroën DS4 / Contrôle de marche / Témoins

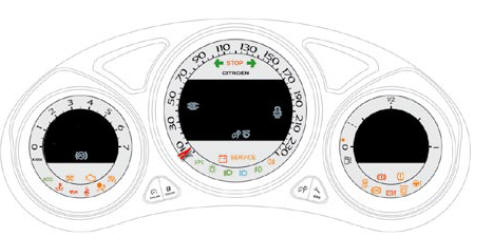

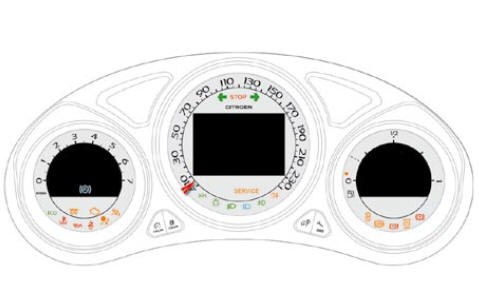

Repères visuels informant le conducteur de


Repères visuels informant le conducteur de l'apparition d'un défaut (témoin d'alerte) ou de la mise en marche d'un système (témoin de marche ou de neutralisation).

A la mise du contact

Certains témoins d'alerte s'allument pendant quelques secondes lors de la mise du contact du véhicule.

Dès le démarrage du moteur, ces mêmes témoins doivent s'éteindre.

En cas de persistance, avant de rouler, consultez le témoin d'alerte concerné.

Avertissements associés


Avertissements associés

L'allumage, fixe ou clignotant, de certains témoins peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction ou dans l'afficheur central couleur associé au système de navigation.

Témoins d'alerte

Moteur tournant ou véhicule roulant, l'allumage de l'un des témoins suivants indique l'apparition d'un défaut nécessitant l'intervention du conducteur.

Le témoin s'allume au combiné ou apparaît dans l'afficheur central couleur associé au système de navigation.

Lorsque votre véhicule est équipé d'un écran, l'allumage d'un témoin d'alerte est toujours accompagné par l'affichage d'un message complémentaire, afin de vous aider à identifier l'anomalie.

En cas de problème, n'hésitez pas à consulter le réseau CITROËN ou un atelier qualifié.























Témoin est allumé Cause Actions / Observations
STOP STOP fixe, seul ou associé à un autre témoin d'alerte, accompagné d'un signal sonore et d'un message à l'écran. L'allumage du témoin est lié à un grave défaut de freinage, de direction assistée, de circuit d'huile moteur, de circuit de refroidissement ou à une roue crevée. L'arrêt est impératif dans les meilleures conditions de sécurité, car le moteur risque de se couper en roulant.

Stationnez, coupez le contact et faites appel au réseau CITROËN ou à un atelier qualifié.
Température Température maxi du liquide de refroidissement fixe en rouge. La température du circuit de refroidissement est trop élevée. L'arrêt est impératif dans les meilleures conditions de sécurité.

Attendez le refroidissement du moteur pour compléter le niveau, si nécessaire.

Si le problème persiste, consultez le réseau CITROËN ou un atelier qualifié.
Pression d'huile Pression d'huile moteur fixe. Le circuit de lubrification du moteur est défaillant. L'arrêt est impératif dans les meilleures conditions de sécurité.

Stationnez, coupez le contact et consultez le réseau CITROËN ou un atelier qualifié.
Charge batterie Charge batterie fixe. Le circuit de charge de la batterie est défaillant (cosses sales ou desserrées, courroie d'alternateur détendue ou sectionnée...). Le témoin doit s'éteindre au démarrage du moteur.

S'il ne s'éteint pas, consultez le réseau CITROËN ou un atelier qualifié.
Freinage Freinage fixe, associé au témoin STOP. La baisse du niveau de liquide de frein dans le circuit de freinage est importante. L'arrêt est impératif dans les meilleures conditions de sécurité.

Faites l'appoint avec un liquide de frein référencé par CITROËN.

Si le problème persiste, faites vérifier le circuit par le réseau CITROËN ou par un atelier qualifié.
fixe, associé au témoin fixe, associé au témoin de défaut du frein de stationnement électrique, si celui-ci est desserré. Le circuit de freinage est défaillant. L'arrêt est impératif dans les meilleures conditions de sécurité.

Stationnez, coupez le contact et consultez le réseau CITROËN ou un atelier qualifié.
fixe, associé aux fixe, associé aux témoins STOP et ABS. Le répartiteur électronique de freinage (REF) est défaillant. L'arrêt est impératif dans les meilleures conditions de sécurité.

Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Frein de Frein de stationnement électrique clignotant. Le serrage ou le desserrage du frein de stationnement électrique a été interrompu. L'arrêt est impératif dans les meilleures conditions de sécurité.

Stationnez à l'horizontale, coupez le contact et consultez le réseau CITROËN ou un atelier qualifié.
Défaut du frein Défaut du frein de stationnement électrique fixe. Le frein de stationnement électrique est défaillant. Le serrage / desserrage automatique n'est plus possible.

Consultez rapidement le réseau CITROËN ou un atelier qualifié.

Le frein peut être desserré manuellement en utilisant la procédure de déverrouillage de secours.

Pour plus d'informations sur le frein de stationnement électrique, reportez-vous au chapitre "Conduite".
Porte(s) Porte(s) ouverte(s) fixe, si la vitesse est inférieure à 10 km/h. Une porte ou le coffre est resté(e) ouvert(e). Fermez l'ouvrant concerné.
fixe et accompagné  concerné.

d'un signal sonore, si la vitesse est supérieure à 10 km/h.
Ceinture Ceinture non-bouclée / débouclée * fixe, puis clignotant, accompagné d'un signal sonore croissant. Le conducteur ou le passager avant n'a pas bouclé ou a débouclé sa ceinture. Tirez la sangle correspondante, puis insérez le pêne dans la boucle.

Ce témoin rappelle l'information donnée par les  témoins de la console de pavillon.
Au moins un des passagers arrière a débouclé sa ceinture.
Service Service temporairement, accompagné d'un message. Des défauts mineurs n'ayant pas de témoin spécifique apparaissent. Identifiez le défaut en consultant le message qui s'affiche sur l'écran comme, par exemple :
  • l'ouverture des portes, du coffre ou du capot,
  • le niveau d'huile moteur,
  • la pile de la télécommande,
  • la pression des pneumatiques,
  • la saturation du filtre à particules sur les véhicules Diesel (voir chapitre "Vérifications - Contrôles / Filtre à particules").

Pour les autres défauts, consultez le réseau CITROËN ou un atelier qualifié.
fixe, accompagné d'un message et d'un signal sonore. Des défauts majeurs n'ayant pas de témoin spécifique apparaissent. Identifiez le défaut en consultant le message qui s'affiche sur l'écran et consultez impérativement le réseau CITROËN ou un atelier qualifié.
Filtre à particules Filtre à particules (Diesel) fixe, accompagné d'un signal sonore et d'un message de risque de colmatage du filtre à particules. Cela indique un début de saturation du filtre à particules. Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d'au moins 60 km/h jusqu'à l'extinction du témoin.
fixe, accompagné d'un signal sonore et d'un message de niveau d'additif du filtre à particules trop faible. Cela indique un niveau mini du réservoir d'additif. Faites rapidement réaliser l'appoint par le réseau CITROËN ou par un atelier qualifié.
Système Système d'autodiagnostic moteur fixe. Le système d'antipollution est défaillant. Le témoin doit s'éteindre au démarrage du moteur.

S'il ne s'éteint pas, consultez rapidement le réseau CITROËN ou un atelier qualifié.
clignotant. Le système du contrôle moteur est défaillant. Risque de destruction du catalyseur.

Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Niveau mini de Niveau mini de carburant fixe avec les deux derniers pavés clignotants. Au premier allumage, il vous reste environ 6 litres de carburant dans le réservoir. Faites impérativement un complément de carburant pour éviter la panne.

Ce témoin se rallume à chaque mise du contact, tant qu'un complément de carburant suffisant n'est pas effectué.

Capacité du réservoir : environ 60 litres.

Ne roulez jamais jusqu'à la panne sèche, ceci pourrait endommager les systèmes d'antipollution et d'injection.
Antiblocage des Antiblocage des roues (ABS) fixe. Le système d'antiblocage des roues est défaillant. Le véhicule conserve un freinage classique.

Roulez prudemment à une allure modérée, et consultez rapidement le réseau CITROËN ou un atelier qualifié.
Contrôle Contrôle dynamique de stabilité (ESP/ASR) clignotant. La régulation de l'ESP/ASR s'active. Le système optimise la motricité et permet d'améliorer la stabilité directionnelle du véhicule.
fixe. Hors neutralisation (appui sur le bouton et allumage de son voyant), le système ESP/ASR ou d'aide au démarrage en pente est défaillant. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Direction Direction assistée fixe. La direction assistée est défaillante. Roulez prudemment à allure modérée.

Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Roue dégonflée Roue dégonflée fixe. La pression est insuffisante dans une ou plusieurs roues. Contrôlez la pression des pneumatiques le plus rapidement possible.

Ce contrôle doit être effectué de préférence à froid.
Pied sur le frein Pied sur le frein fixe. La pédale de frein n'est pas enfoncée. Avec la boîte manuelle pilotée 6 vitesses, appuyez sur la pédale de frein pour démarrer le moteur (levier en position N ).

Si vous souhaitez desserrer le frein de stationnement sans appuyer sur la pédale de frein, ce témoin restera allumé.
clignotant. Avec la boîte manuelle pilotée 6 vitesses, si vous maintenez trop longtemps le véhicule en pente à l'aide de l'accélérateur, l'embrayage surchauffe. Utilisez la pédale de frein et/ou le frein de stationnement électrique.
Airbags Airbags temporairement. Il s'allume quelques secondes puis s'éteint lorsque vous mettez le contact. Il doit s'éteindre au démarrage du moteur.

S'il ne s'éteint pas, consultez le réseau CITROËN ou un atelier qualifié.
fixe. L'un des systèmes airbags ou des prétensionneurs pyrotechniques des ceintures de sécurité est défaillant. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Projecteurs Projecteurs directionnels clignotant. Le système des projecteurs directionnels est défaillant. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.

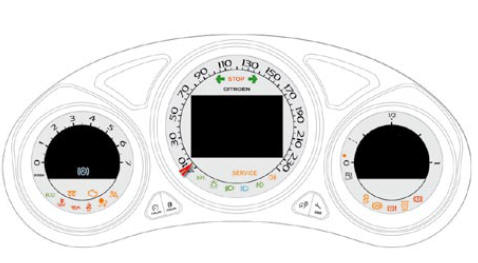

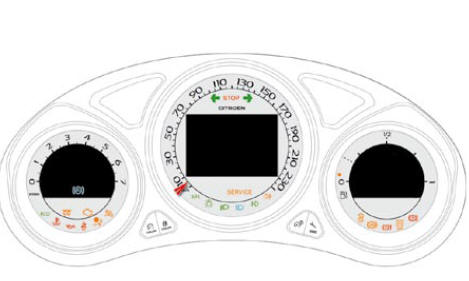

Repères visuels informant le conducteur de


Repères visuels informant le conducteur de l'apparition d'un défaut (témoin d'alerte) ou de la mise en marche d'un système (témoin de marche ou de neutralisation).

A la mise du contact

Certains témoins d'alerte s'allument pendant quelques secondes lors de la mise du contact du véhicule.

Dès le démarrage du moteur, ces mêmes témoins doivent s'éteindre.

En cas de persistance, avant de rouler, consultez le témoin d'alerte concerné.

Avertissements associés


Avertissements associés

L'allumage, fixe ou clignotant, de certains témoins peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction ou dans l'afficheur central couleur associé au système de navigation.

Témoins de marche

L'allumage de l'un des témoins suivants confirme la mise en marche du système correspondant.

Celui-ci peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction.


















Témoin est allumé Cause Actions / Observations
Indicateur de Indicateur de direction gauche clignotant avec bruiteur. La commande d'éclairage est actionnée vers le bas.
Indicateur de Indicateur de direction droite clignotant avec bruiteur. La commande d'éclairage est actionnée vers le haut.
Feux de détresse Feux de détresse clignotant avec bruiteur. La commande du signal de détresse, située sur la planche de bord, est activée. Les indicateurs de direction gauche et droit, ainsi que leurs témoins associés, clignotent simultanément.
Feux de position Feux de position fixe. La commande d'éclairage est sur la position "Feux de position".
Feux de Feux de croisement fixe. La commande d'éclairage est sur la position "Feux de croisement".
Feux de route Feux de route fixe. La commande d'éclairage est actionnée vers vous. Tirez la commande pour revenir en feux de croisement.
Projecteurs Projecteurs antibrouillard avant fixe. Les projecteurs antibrouillard avant sont actionnés. Tournez la bague de la commande deux fois vers l'arrière pour désactiver les projecteurs antibrouillard.
Feux Feux antibrouillard arrière fixe. Les feux antibrouillard arrière sont actionnés. Tournez la bague de la commande vers l'arrière pour désactiver les feux antibrouillard.
Frein de Frein de stationnement fixe. Le frein de stationnement est serré ou mal desserré. Desserrez le frein de stationnement pour éteindre le témoin ; pied sur la pédale de frein.

Respectez les consignes de sécurité.

Pour plus d'informations sur le frein de stationnement, reportez-vous au chapitre "Conduite".
Frein de Frein de stationnement électrique fixe. Le frein de stationnement électrique est serré. Desserrez le frein électrique pour éteindre le témoin : pied sur la pédale de frein, tirez sur la palette du frein électrique.

Respectez les consignes de sécurité.

Pour plus d'informations sur le frein électrique, reportez-vous au chapitre "Conduite".
Désactivation Désactivation des fonctions automatiques du frein de stationnement électrique fixe. Les fonctions "serrage automatique" (à la coupure du moteur) et "desserrage automatique" sont désactivées ou défaillantes. Activez la fonction (suivant destination) par le menu de configuration du véhicule ou consultez le réseau CITROËN ou un atelier qualifié.
Préchauffage Préchauffage moteur Diesel fixe. Le contacteur est sur la 2 ème position (Contact). Attendez l'extinction du témoin avant de démarrer.

La durée d'allumage est déterminée par les conditions climatiques (jusqu'à environ trente secondes en conditions climatiques extrêmes).

Si le moteur ne démarre pas, remettez le contact et attendez de nouveau l'extinction du témoin, puis démarrer le moteur.
Essuyage Essuyage automatique fixe. La commande d'essuie-vitre est actionnée vers le bas. Le balayage automatique de l'essuie-vitre avant est activé.
Rhéostat Rhéostat d'éclairage fixe. Le rhéostat d'éclairage est en cours de réglage. Vous pouvez régler le niveau d'éclairage du poste de conduite entre 1 et 16.
Système Système d'airbag passager fixe dans l'afficheur des témoins de ceinture et d'airbag frontal passager. La commande, située dans la boîte à gants, est actionnée sur la position "ON" .

L'airbag frontal passager est activé.

Dans ce cas, n'installez pas de siège enfant "dos à la route".

 Actionnez la commande sur la position "OFF" pour neutraliser l'airbag frontal passager.

Dans ce cas, vous pouvez installer un siège enfant "dos à la route".
Stop & Start Stop & Start fixe. Le Stop & Start a mis le moteur en mode STOP suite à l'arrêt du véhicule (feux rouges, encombrements, autres...). Dès que vous souhaitez repartir, le témoin s'éteint et le moteur redémarre automatiquement en mode START.
clignotant quelques secondes, puis s'éteint. Le mode STOP est momentanément indisponible.

ou Le mode START s'est automatiquement déclenché.

 Reportez-vous au chapitre "Conduite - Stop & Start" pour les cas particuliers du mode STOP et du mode START.
Mesure de place Mesure de place disponible fixe. La fonction de mesure de place disponible est sélectionnée. Pour activer une mesure, actionnez l'indicateur de direction du côté de la place à mesurer, et ne dépassez pas la vitesse de 20 km/h. Un message s'affiche une fois la mesure terminée.

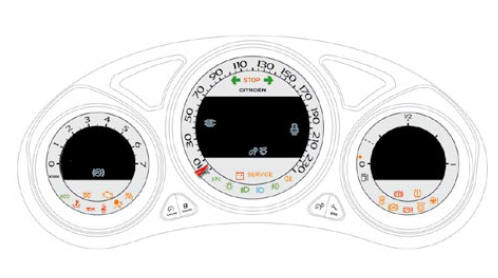

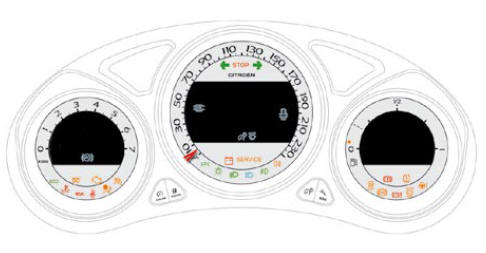

Repères visuels informant le conducteur de


Repères visuels informant le conducteur de l'apparition d'un défaut (témoin d'alerte) ou de la mise en marche d'un système (témoin de marche ou de neutralisation).

A la mise du contact

Certains témoins d'alerte s'allument pendant quelques secondes lors de la mise du contact du véhicule.

Dès le démarrage du moteur, ces mêmes témoins doivent s'éteindre.

En cas de persistance, avant de rouler, consultez le témoin d'alerte concerné.

Avertissements associés


Avertissements associés

L'allumage, fixe ou clignotant, de certains témoins peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction ou dans l'afficheur central couleur associé au système de navigation.

Témoins de neutralisation

L'allumage de l'un des témoins suivants confirme l'arrêt volontaire du système correspondant.

Celui-ci peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction.



Témoin est allumé Cause Actions / Observations
Système d'airbag Système d'airbag passager fixe dans l'afficheur des témoins de ceinture et d'airbag frontal passager. La commande, située dans la boîte à gants, est actionnée sur la position " OFF ".

L'airbag frontal passager est neutralisé.

 Actionnez la commande sur la position " ON " pour activer l'airbag frontal passager. Dans ce cas, n'installez pas de siège enfant "dos à la route".
ESP/ASR ESP/ASR fixe. La touche, située en bas à gauche de la planche de bord, est actionnée. Son voyant est allumé.

L'ESP/ASR est désactivé.

ESP : contrôle dynamique de stabilité.

ASR : antipatinage de roues.

 Appuyez sur la touche pour activer l'ESP/ASR. Son voyant s'éteint.

Le système ESP/ASR est automatiquement mis en oeuvre au démarrage du véhicule.

En cas de désactivation, le système se réactive automatiquement à partir d'environ 50 km/h.
    Afficheur central couleur associé au système de navigation
    Consignes du régulateur ou du limiteur de vitesse. Indicateur du niveau d'huile moteur. Rappel de l'information d'entretien. Ces fonctions s'affichent successivement à ...

    Indicateur de niveau d'huile moteur
    Cette information s'affiche pendant quelques secondes à la mise du contact, en même temps que l'information d'entretien. Le véhicule doit être sur un sol horizontal, moteur à l'arrêt depuis plus de 30 m ...
